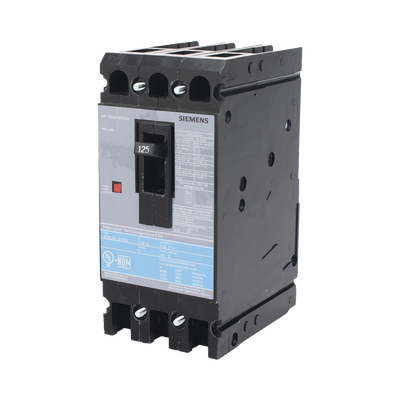

Interruptor Termomagnético ED6 600V 3X125A, Sin zapatas principales.

Normas y Certificaciones

• UL 489 – Interruptores de caja moldeada
• Clasificado para uso HACR
• Certificación CSA para modelos de 1 polo
• Rango de temperatura: -10°C a 40°C
• Diseñado para operación a 400Hz

Características Eléctricas

• Capacidad interruptiva: 18kA RMS (3 polos)
• Tensión de operación: 600V CA
• Tensión continua: 250V CD
• Calibración: Para 40°C sin derating

Dimensiones y Peso

• Dimensiones: 6.35′ (W1) x 3.92′ (W2) x 4.56′ (H)
• Peso: 2.0 lbs (0.98 kg)

Conexiones

• Zapatas de línea y carga: Se deben pedir por aparte
• Tornillos de fijación: Se deben pedir por aparte
• Calibre de cable: #3-#3/0 AWG Cu

Compatibilidad

• Montaje en gabinetes N1 y N3R
• Tableros 3WLPACK, FC y SBM
• Panelboard P1 con estructuras de montaje

Zapatas recomendadas

Para este modelo se recomienda cotizar:

• 6 zapatas del modelo LN1E100

Accesorios adicionales

• Controles auxiliares
• Bobinas de disparo
• Contactos de alarma
• Relevadores de falla a tierra
